A lauhdutin on lämmönvaihdin, joka poistaa lämpöä kylmäainekaasusta ja muuttaa sen takaisin nestemäiseksi jotta jäähdytyskierto voi jatkua. Lyhyesti sanottuna: se vapauttaa kylmässä tilassa imeytyneen lämmön ulkoympäristöön. Ilman kunnolla toimivaa lauhdutinta mikään jäähdytys- tai ilmastointijärjestelmä ei voi toimia tehokkaasti – tai ei ollenkaan.
Hallitsetpa kylmävarastoa, käytät teollisuusjäähdytintä tai määrität laitteita vakiolämpöiseen korjaamoon, lauhduttimen toiminnan, tyyppien ja suorituskykymittareiden ymmärtäminen auttaa sinua tekemään älykkäämpiä ja kustannustehokkaampia päätöksiä.
Lauhduttimen määritelmä: mikä on lauhdutin?
Lauhdutin on laite, joka jäähdyttää kuumaa, korkeapaineista kylmäainehöyryä, kunnes se tiivistyy nesteeksi. Se istuu päällä "korkea puoli" jäähdytys- tai ilmastointipiirissä – kompressorin jälkeen ja ennen paisuntaventtiiliä. Vaiheessa kaasusta nesteeksi vapautuu piilevää lämpöä, jonka lauhdutin siirtää jäähdytysväliaineeseen (ilmaan tai veteen).
Arkikielellä ihmiset sekoittavat joskus "kondensaattorin" "kompressoriin". Ero on yksinkertainen:
- Kompressori – nostaa kylmäainekaasun painetta ja lämpötilaa.
- Lauhdutin – hylkää lämmön ja muuttaa kuuman kaasun takaisin nesteeksi.
Sana "tiivistyminen" kuvaa tätä vaiheenmuutosprosessia. Näet sen myös kirjoitettuna lauhdutusyksikkö kun lauhdutin on yhdistetty kompressoriin yhdessä pakatussa kokoonpanossa.
Kuinka lauhdutin toimii? Askel askeleelta
Lauhduttimen toiminta seuraa neljää selkeää vaihetta laajemmassa jäähdytyssyklissä:
- Kuuma kaasu tulee sisään. Kompressorin tulistettu kylmäainehöyry (tyypillisesti 60–90 °C) virtaa lauhduttimen tuloaukkoon.
- Ylikuumeneminen. Höyry jäähtyy ensin kyllästyslämpötilaansa (kondensaatiolämpötilaansa) kulkiessaan käämin tai putkien läpi.
- Kondensoituminen. Kyllästyslämpötilassa kylmäaine vapauttaa piilevän lämpönsä ja muuttaa faasin kaasusta nesteeksi. Tässä tapahtuu ~70–80 % kokonaislämmöstä.
- Alijäähdytys. Nyt nestemäinen kylmäaine jäähtyy muutaman asteen kyllästymisen alapuolelle ennen kuin se poistuu lauhduttimesta, mikä parantaa järjestelmän tehokkuutta ja estää kaasun leikkaamisen nestelinjassa.
Jäähdytysväliaine – puhaltimien puhaltama ilma tai tornin läpi kiertävä vesi – imee tämän lämmön ja kuljettaa sen pois järjestelmästä. Kylmäaineen ja jäähdytysaineen välinen lämpötilaero (ns lähestyä lämpötilaa ) määrittää suoraan, kuinka tehokkaasti lauhdutin toimii; pienempi lähestymistapa tarkoittaa parempaa tehokkuutta.
Jäähdytysjärjestelmän lauhduttimen tärkeimmät toiminnot
Lauhdutin suorittaa useita päällekkäisiä toimintoja, jotka kaikki ovat tärkeitä järjestelmän luotettavuuden ja energiatehokkuuden kannalta:
Lämmön hylkäys
Ensisijainen tarkoitus. Lauhdutin poistaa kylmätilasta kerätyn lämmön sekä kompressorin lisäämän lämmön. 10 kW:n jäähdytysjärjestelmässä lauhdutin tyypillisesti hylkää 12-14 kW lämpöä (ylimääräiset 2–4 kW tulee kompressorityöstä).
Kylmäainevaiheen muuntaminen
Muuntamalla kylmäainehöyryn nesteeksi lauhdutin mahdollistaa paisuntaventtiilin ja höyrystimen toiminnan. Ei kondensaatiota = ei nestemäistä kylmäainetta = ei jäähdytysvaikutusta alavirtaan.
Paineensäätö yläpuolella
Lauhduttimen kyky hylätä lämpöä määrää lauhdutuspaineen. Alikokoinen tai likainen lauhdutin nostaa pään painetta, mikä pakottaa kompressorin työskentelemään kovemmin, mikä lisää energiankulutusta jopa 3–5 % kondensaatiolämpötilan nousua 1 °C kohti .
Nestemäisen kylmäaineen alijäähdytys
Hyvin suunniteltu lauhdutin tarjoaa 3–8 °C:n alijäähdytyksen, mikä estää höyrykuplien muodostumisen nestelinjassa, lisää jäähdytystehoa ja parantaa COP:tä (Caf) (tehokerroin).
Kompressorin käyttöiän suojaaminen
Pitämällä purkauspaineet suunnittelurajoissa, lauhdutin estää kompressorin ylikuumenemisen ja mekaanisen rasituksen, jotka ovat yksi tärkeimmistä syistä kompressorin ennenaikaiseen vikaan.
Lauhduttimien tyypit: ilmajäähdytteinen vs. vesijäähdytteinen vs. haihtuva
Kolme tärkeintä lauhdutintyyppiä sopivat eri sovelluksiin, ilmastoihin ja budjetteihin:
| Kirjoita | Jäähdytysväline | Tyypillinen lähestymislämpötila | Veden käyttö | Paras |
|---|---|---|---|---|
| Ilmajäähdytteinen | Ympäristön ilma | 8-15 °C | Ei mitään | Kylmävarasto, kattoyksiköt, pienet jäähdyttimet |
| Vesijäähdytteinen | Jäähdytetty/tornivesi | 3-6 °C | Korkea | Suuret teollisuusjäähdyttimet, prosessijäähdytys |
| Haihtuva | Ilmavesisuihku | 4-8 °C | Kohtalainen | Kuuma-kuiva ilmasto, keskisuuret teollisuuskuormat |
Ilmajäähdytteiset lauhduttimet
Maailman laajimmin käytetty tyyppi. Ympäröivä ilma pakotetaan yhden tai useamman tuulettimen avulla ripakierukan yli. Vesiinfrastruktuuria ei tarvita , jolloin asennus on helppoa ja ylläpitokustannukset alhaiset. Brozercoolin ilmajäähdytteinen lauhdutinsarja käyttää korkean hyötysuhteen kupariputkialumiiniripakäämiä EC-puhallinmoottoreilla, jotka saavuttavat yli 1,8 kW/m²:n ominaislämmönpoiston.

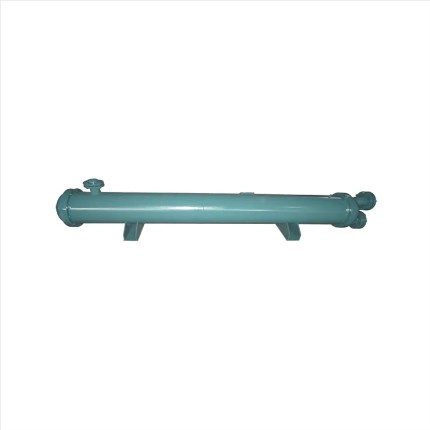

Vesijäähdytteiset lauhduttimet
Vaippa-putki- tai levytyyppiset lämmönvaihtimet, jotka käyttävät vettä jäähdytysväliaineena. Niillä saavutetaan alhaisemmat lauhdutuslämpötilat, mikä parantaa järjestelmän COP-arvoa 10–20 % ilmajäähdytteiseen verrattuna samassa ympäristössä, mutta vaativat jäähdytystorneja, vedenkäsittelyä ja monimutkaisempaa huoltoa.
Haihduttavat lauhduttimet
Kierukan päälle suihkutetaan vettä samalla kun ilmaa puhalletaan läpi; haihtuminen jäähdyttää patterin ympäristön kuivatuslämpötilan alapuolelle. Ihanteellinen paikkaan, jossa vettä on saatavilla, mutta ei runsaasti, ja missä ympäristön lämpötilat ovat korkeat.
Mikä on lauhduttimen käyttö eri teollisuudenaloilla?
Lauhduttimet ilmestyvät sinne, missä lämpöä on siirrettävä paikasta toiseen. Tässä ovat yleisimmät tosielämän sovellukset:
- Kylmäsäilytys ja raikkaan säilytystilat – Ilmajäähdytteiset lauhdutusyksiköt pitävät lämpötilan 10 °C:sta -30 °C:seen ja säilyttävät lihan, tuotteet, maitotuotteet ja lääkkeet.
- Vakiolämpöiset työpajat – Tarkka lauhdutuksen ohjaus pitää prosessilämpötilat ±0,5 °C:ssa elektroniikan valmistuksessa ja tarkkuustyöstössä.
- Teolliset jäähdyttimet – Ruuvi- tai keskipakojäähdyttimien vesijäähdytteiset lauhduttimet palvelevat suuria LVI-kuormia 100 kW:sta useisiin MW:iin.
- Rinnakkaiset kylmätelineet – Supermarketit ja elintarvikejakelukeskukset käyttävät monikompressorisia rinnakkaisjärjestelmiä, jotka jakavat yhden suuren lauhduttimen huippupurkauspaineen vähentämiseksi.
- Epätyypillinen prosessijäähdytys – Kemiantehtaat, panimot ja palvelinkeskukset käyttävät kondensaattoreita, jotka on integroitu mukautettuihin jäähdytysalustaan.
- Matalalämpöiset ruuviyksiköt – Pakastustunnelit ja pakastekuivauslaitteet käyttävät korkeapaineisia lauhduttimia –40 °C – –60 °C toiminnoissa.
Lauhduttimen suorituskykyyn vaikuttavat tekijät
Ymmärtäminen, mikä heikentää tai parantaa lauhduttimen tehoa, auttaa käyttäjiä vähentämään energialaskuja ja pidentämään laitteiden käyttöikää:
Ympäristön lämpötila
Jokainen 1 °C:n nousu ympäristön ilman lämpötilassa nostaa lauhdutuslämpötilaa noin 1,2–1,5 °C, mikä lisää kompressorin tehoa 2–3 % . Lauhduttimien sijoittaminen hyvin tuuletettuihin, varjoisiin paikkoihin on erittäin tärkeää kuumassa ilmastossa.
Likaantumista ja lian kertymistä
Pöly, rasva tai kalkki lauhduttimen rivoissa tai putkissa lisää lämmönkestävyyttä. Tutkimukset osoittavat a 10-20 % vähennys lämmönsiirrossa kohtalaisen likaisesta lauhduttimesta – mikä johtaa suoraan korkeampiin energiakustannuksiin.
Ilmavirran rajoitukset
Lauhduttimen kautta takaisin kierrättävä kuuma poistoilma (lyhytkierto) nostaa tehollista ympäristön lämpötilaa 5–15 °C. Oikea etäisyys seinistä ja muista yksiköistä on välttämätöntä.
Kylmäaineen lataus
Sekä yli- että alilataus vaikuttavat kondensaatioon. Ylilataus täyttää lauhduttimen nesteellä, mikä vähentää aktiivista lauhduttavaa pintaa. Alilataus nostaa tulistuksen ja purkauslämpötilan liikaa.
Kondensoitumattomat kaasut
Kylmäainepiirissä oleva ilma tai typpi kerääntyy lauhduttimeen, mikä nostaa pään painetta ja pienentää lämmönsiirtoaluetta. Suurille järjestelmille suositellaan säännöllistä huuhtelua tai automaattisten huuhtelulaitteiden käyttöä.
Brozercool lauhdutintuotteet: Suunnittelu todellisiin vaatimuksiin
Ammattimaisena kylmälauhduttimien valmistajana Brozercool suunnittelee ja valmistaa täyden valikoiman lauhdutusratkaisuja kylmävarastointiin, teollisuusprosessiin ja LVI-sovelluksiin – viedään yli 80 maassa ja alueella .

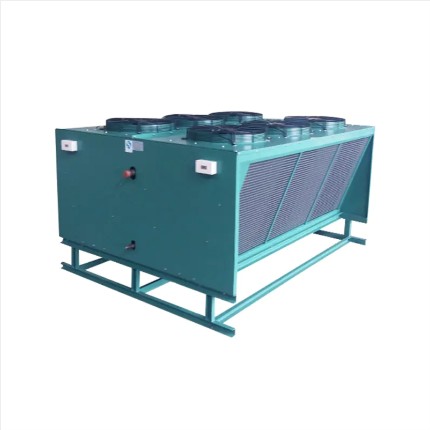

Ilmajäähdytteinen lauhdutinsarja
Suunniteltu ulkoasennukseen kupariputki/alumiiniripakierukkarakenteella, korroosionkestävällä kaapilla ja säädettävänopeuksisilla EC-puhallinvaihtoehdoilla. Saatavana vaaka- tai pystysuuntaisina tyhjennyskokoonpanoina, jotka sopivat erilaisiin työmaa-asetelmiin.
Vesijäähdytteiset kompressiokondensointiyksiköt
Kompaktit liukukiinnitetyt yksiköt, joissa on kompressori, vaippa-putkilauhdutin ja säätimet. Sopii kylmähuoneisiin, prosessijäähdytykseen ja teollisuusjäähdyttimiin, joissa vettä on saatavilla. COP-arvot saavuttavat 3,8–4,5 suotuisissa veden lämpötiloissa.

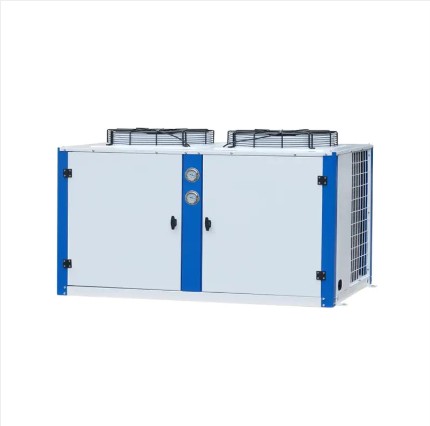

Ilmajäähdytteiset lauhdutusyksiköt (laatikko ja avoin tyyppi)
Laatikoiden lauhdutusyksiköt tarjoavat säänkestävät kotelot katolle tai ulkokäyttöön; avoimet yksiköt tarjoavat alhaisemmat kustannukset ja helpomman kenttähuollettavuuden konehuoneasennuksiin.
Matalalämpöiset ruuvi- ja rinnakkaisyksiköt
Tarkoitettu räjähdyspakastus- ja usean lämpötilan kylmävarastoihin. Lauhdutinpiirit on mitoitettu kestämään korkeita purkauspaineita ja tukevat kylmäaineita, mukaan lukien R404A, R449A, R744 (CO₂) ja R290 (propaani).
Lauhduttimen koko: mitä sinun on tiedettävä ennen määrittämistä
Oikea lauhduttimen mitoitus estää sekä alamittaiset yksiköt (korkea paine, laukaisu) että ylimitoitettuja yksiköitä (tarpeettomat pääomakustannukset). Tärkeimmät parametrit, jotka on vahvistettava ennen lauhduttimen valintaa:
- Hylkäyslämpö (THR) = jäähdytysteho kompressorin akselin tehonsyöttö. Koko aina THR:ään, ei vain jäähdytyskapasiteettia.
- Suunniteltu ympäristön lämpötila – Käytä sijaintisi 1 %:n kuivauslämpötilaa (esim. 38 °C Lähi-idässä, 35 °C Etelä-Euroopassa).
- Lauhdutuksen tavoitelämpötila – tyypillisesti ympäristön lämpötila 10–15 °C ilmajäähdytteisenä; ympäristön vesi 5–8 °C vesijäähdytteisenä.
- Kylmäainetyyppi – lauhdutinpatterin ja venttiilin koko vaihtelee huomattavasti R134a:n, R410A:n, R404A:n ja CO₂:n välillä.
- Käytettävissä oleva jalanjälki ja ilmavirtausvälys – vähintään 1,5–2 m ilmajäähdytteisten lauhduttimien kaikilla ilmanottopinnoilla.
Lauhduttimen huolto: parhaat käytännöt käyttöiän maksimoimiseksi
Asianmukainen huolto pitää lauhduttimet käynnissä nimellisteholla ja voi vähentää vuosittaisia energiakustannuksia 5–15 % . Noudata tätä aikataulua:
- Kuukausittain: Tarkasta ja puhdista lauhdutinpatterin rivat matalapaineisella ilmalla tai patterinpuhdistimella; tarkista tuulettimen siipien kunto ja hihnan kireys.
- Neljännesvuosittain: Mittaa ja rekisteröi alijäähdytys ja tulistaminen; tarkista pään paine suunnittelukäyriä vasten; tarkista kylmäainevuodot.
- Vuosittain: Syväpuhdistuskelat; vaihda tuulettimen moottorin laakerit tarvittaessa; tarkasta putkien levyt ja rivat korroosion varalta; tarkista ei-kondensoituvan kaasun pitoisuus vesijäähdytteisissä järjestelmissä.
- Vain vesijäähdytteinen: Käsittele jäähdytysvettä ylläpitääksesi pH 7–8,5 ja rajoittaaksesi kalkkia muodostavia mineraaleja; tarkasta putken sisäosat mittakaavan tai biofilmin varalta 2 vuoden välein.
Usein kysyttyjä kysymyksiä lauhduttimista
Mikä on lauhduttimen päätarkoitus?
Päätarkoituksena on hylätä lämpöä jäähdytysjärjestelmästä ympäristöön ja samalla muuttaa korkeapaineinen kylmäainehöyry takaisin nesteeksi, jotta kierto voi toistua.
Mitä tapahtuu, jos lauhdutin on liian pieni?
Alikokoinen lauhdutin ei voi hylätä lämpöä tarpeeksi nopeasti, mikä aiheuttaa lauhdutuspaineen ja lämpötilan nousua. Tämä lisää kompressorin virrankulutusta, voi laukaista korkeapaineiset turvalaukaisuudet ja ajan myötä johtaa kompressorin vikaantumiseen.
Miten lauhdutin eroaa höyrystimestä?
Höyrystin imee lämpöä jäähdytettävästä tilasta (kylmäaine haihtuu), kun taas lauhdutin hylkää tämän lämmön ulos (kylmäaine tiivistyy). Ne suorittavat vastakkaisia lämmönvaihtorooleja jäähdytyspiirissä.
Voinko käyttää mitä tahansa kylmäainetta olemassa olevassa lauhduttimessani?
Ei. Lauhduttimet on suunniteltu tiettyjä painealueita ja kylmäaineen ominaisuuksia varten. Varmista aina yhteensopivuus valmistajalta ennen kylmäaineen vaihtamista – varsinkin kun siirryt HFC-yhdisteistä alhaisemman GWP:n vaihtoehtoihin, kuten HFO- tai CO₂.
Onko "kondensointi" sama kuin "jäähdytys"?
Ei aivan. Kondensoituminen viittaa erityisesti faasimuutokseen kaasusta nesteeksi vakiopaineessa, mikä vapauttaa piilevää lämpöä. Jäähdytys on laajempi termi, joka sisältää järkevän lämmönpoiston (lämpötilan pudotuksen) ilman vaiheen muutosta. Lauhduttimessa sekä ylikuumeneminen (jäähdytys) että lauhduttaminen tapahtuvat peräkkäin.
Mistä tiedän, tarvitseeko lauhduttimeni puhdistusta?
Vertaa nykyistä lauhdutuslämpötilaasi saman ympäristön lämpötilan suunnitteluarvoon. Jos todellinen lauhdutuslämpötila on 3 °C tai enemmän suunnittelukäyrän yläpuolella , likaiset tai tukkeutuneet lauhdutinkelat ovat todennäköinen syy. Kelan pinnan silmämääräinen tarkastus on yksinkertaisin vahvistus.
Mitä kylmäaineita Brozercool-lauhduttimet tukevat?
Brozercool lauhdutin- ja lauhdutusyksikkötuotteet ovat yhteensopivia useiden kylmäaineiden kanssa, mukaan lukien R22-vaihtovaihtoehdot, R404A, R407C, R410A, R449A, R134a, R290 (propaani) ja R744 (CO₂) tuotesarjasta riippuen. Katso tuotteen tiedot tai ota yhteyttä Brozercoolin tekniseen tiimiin varmistaaksesi oikean vastineen sovelluksellesi.
